كيف تعمل الأسطوانات الهيدروليكية التلسكوبية؟
الميزة الكبرى الأسطوانات الهيدروليكية التلسكوبية مقارنة بأي نوع آخر من الأسطوانات هي قدرتها على توفير شوط طويل بشكل استثنائي من حزمة أولية مدمجة. يتراوح الطول المنكمش للأسطوانات التلسكوبية النموذجية بين 20% إلى 40% من طولها الممتد. وبالتالي، عندما تكون مساحة التثبيت محدودة، وتحتاج التطبيقات إلى شوط طويل، فإن الأسطوانة التلسكوبية هي الحل المنطقي.

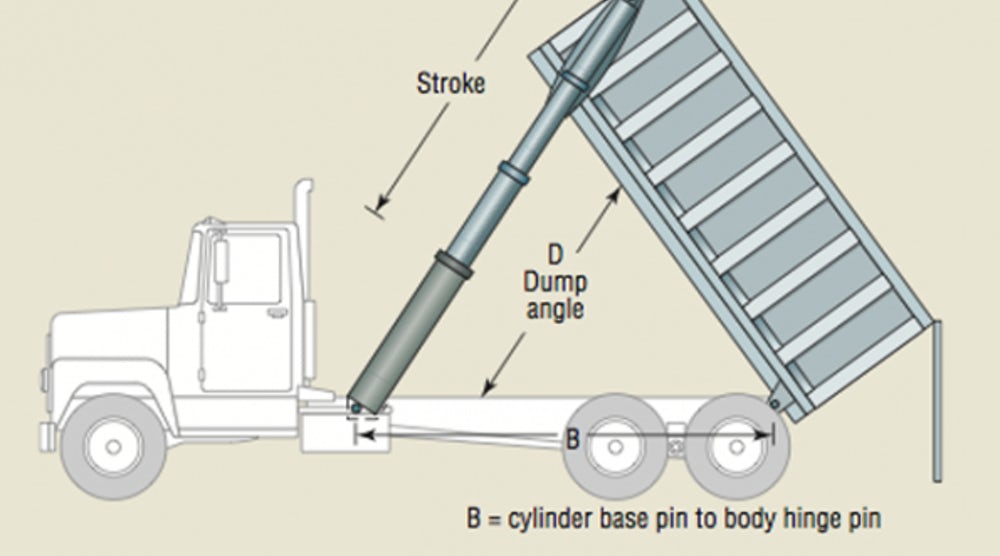

على سبيل المثال، افترض أن جسم تفريغ يحتاج إلى الإمالة بزاوية 60° لتفريغه بالكامل. إذا كان الجسم أو المقطورة مزودًا بأسطوانة تقليدية من نوع القضيب — ذات برميل من قطعة واحدة وشوط طويل بما يكفي للوصول إلى تلك الزاوية — فلن يتمكن جسم التفريغ من العودة إلى الوضع الأفقي للسير على الطريق السريع بسبب طول الأسطوانة، حتى عند سحبها بالكامل. تحل الأسطوانة التلسكوبية هذه المشكلة بسهولة.
الأسطوانات الهيدروليكية التلسكوبية هي أجهزة بسيطة نسبيًا، لكن التطبيق الناجح لها يتطلب فهم خصوصيات هذه المكونات. إن معرفة كيفية عمل الأسطوانات التلسكوبية ومعايير التطبيق الخاصة التي يجب مراعاتها ستمكنك من تصميمها بأمان واقتصادية في المعدات.
الجزء الرئيسي والمراحل
كما يوحي الاسم، فإن الأسطوانات التلسكوبية تُبنى مثل التلسكوب. أقسام من
أنابيب فولاذية
ذات أقطار مت递减ة تتداخل داخل بعضها البعض. يُطلق على القسم ذو القطر الأكبر اسم الرئيسي أو البرميل؛ والأقسام ذات القطر الأصغر التي تتحرك تُسمى مراحل؛ ويُسمى أصغر مرحلة أيضًا بالمكبس. يبدو أن الحد الأقصى العملي لعدد المراحل المتحركة هو ستة. نظريًا، يمكن تصميم أسطوانات بعدد أكبر من المراحل، لكن مشكلة ثباتها ستكون شاقة.
تمتد الأسطوانات التلسكوبية عادةً من أكبر مرحلة إلى أصغرها. وهذا يعني أن أكبر مرحلة — مع جميع المراحل الأصغر المتداخلة بداخلها — ستتحرك أولاً، وتكمل شوطها قبل أن تبدأ المرحلة التالية في الحركة. ستستمر هذه العملية لكل مرحلة حتى يتم تمديد المرحلة ذات القطر الأصغر بالكامل. على العكس، عند السحب، ستنسحب المرحلة ذات القطر الأصغر بالكامل قبل أن تبدأ المرحلة التالية في الحركة. يستمر هذا حتى تتداخل جميع المراحل مرة أخرى في الجزء الرئيسي.
الأنواع الأساسية
كما هو الحال مع الأسطوانات التقليدية، فإن النوعين الأساسيين للأسطوانات الهيدروليكية التلسكوبية هما أحادية الفعل وثنائية الفعل. الأسطوانات التلسكوبية أحادية الفعل تمتد تحت الضغط الهيدروليكي وتعتمد على الجاذبية أو قوة ميكانيكية خارجية للانكماش. تُستخدم الأسطوانات أحادية الفعل في التطبيقات التي يكون فيها شكل من أشكال الحمل دائمًا على الأسطوانات. التطبيقات الكلاسيكية للأسطوانات التلسكوبية أحادية الفعل هي شاحنات التفريغ ومقطورات التفريغ. يمد الزيت المضغوط الأسطوانة التلسكوبية لرفع أحد أطراف جسم التفريغ. عندما يتم تحرير الضغط، يتسبب وزن جسم التفريغ في إخراج الزيت من الأسطوانة، فتنسحب.
الأسطوانات التلسكوبية ثنائية الفعل هي هيدروليكية مدعومة بالطاقة في كلا الاتجاهين. يمكن استخدامها في التطبيقات التي لا تستطيع فيها الجاذبية أو القوة الخارجية سحب الأسطوانة. إنها مناسبة تمامًا لتطبيقات التموضع غير الحرجة التي تتطلب حركة تمديد وسحب لحمل كبير.
