Teleskopik hidrolik silindirler nasıl çalışır?
En büyük avantaj teleskopik hidrolik silindirler diğer tüm silindir türlerine göre, kompakt bir başlangıç paketinden son derece uzun bir strok sağlama yeteneğidir. Tipik teleskopik silindirlerin sıkıştırılmış uzunluğu, uzatılmış uzunluklarının %20 ila %40'ı arasında değişir. Bu nedenle, montaj alanı sınırlı olduğunda ve uygulama uzun bir strok gerektirdiğinde, teleskopik bir silindir mantıklı bir çözümdür.

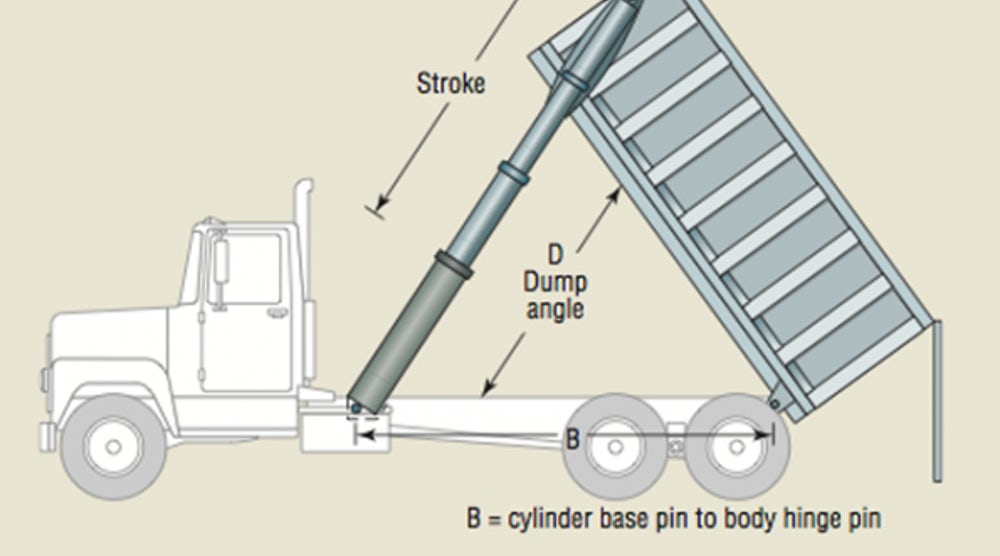

Örneğin, bir damper gövdesinin tamamen boşalması için 60° eğilmesi gerektiğini varsayalım. Gövde veya treyler, bu açıya ulaşacak kadar uzun stroklu, tek parça namlulu geleneksel bir çubuk tipi silindirle donatılmışsa, damper gövdesi, silindir tamamen geri çekilse bile silindirin uzunluğu nedeniyle karayolu seyahati için yatay konuma dönemez. Teleskopik bir silindir bu sorunu kolayca çözer.
Teleskopik hidrolik silindirler nispeten basit cihazlardır, ancak başarılı uygulamaları bu bileşenlerin kendine özgü özelliklerinin anlaşılmasını gerektirir. Teleskopik silindirlerin nasıl çalıştığına ve hangi özel uygulama kriterlerinin dikkate alınacağına dair bilgi, bunları ekipmana güvenli ve ekonomik bir şekilde tasarlamanıza olanak sağlayacaktır.
Ana ve kademeler
Adından da anlaşılacağı gibi, teleskopik silindirler bir teleskop gibi inşa edilmiştir. Parçaları
çelik boru
ardışık olarak daha küçük çaplar birbiri içine yerleşir. En büyük çaplı bölüme ana veya namlu denir; hareket eden daha küçük çaplı bölümlere kademe denir; en küçük kademeye de piston denir. Hareketli kademelerin pratik maksimum sayısı altı gibi görünmektedir. Teorik olarak daha fazla kademeli silindirler tasarlanabilir, ancak stabilite sorunları caydırıcı olacaktır.
Teleskopik silindirler normalde en büyük kademeden en küçüğe doğru uzar. Bu, tüm daha küçük kademeler içinde yer alan en büyük kademenin önce hareket edeceği ve bir sonraki kademe hareket etmeye başlamadan önce strokunu tamamlayacağı anlamına gelir. Bu işlem, en küçük çaplı kademe tamamen uzayana kadar her kademe için devam eder. Tersine, geri çekilirken, en küçük çaplı kademe, bir sonraki kademe hareket etmeye başlamadan önce tamamen geri çekilir. Bu, tüm kademeler ana kademeye geri yerleşene kadar devam eder.
Temel tipler
Geleneksel silindirlerde olduğu gibi, teleskopik hidrolik silindirlerin iki temel türü tek etkili ve çift etkilidir. Tek etkili teleskopik silindirler hidrolik basınç altında uzar ve geri çekilme için yerçekimine veya harici bir mekanik kuvvete dayanır. Tek etkili silindirler, silindirler üzerinde her zaman bir tür yükün bulunduğu uygulamalarda kullanılır. Klasik tek etkili teleskopik uygulamalar damperli kamyonlar ve damperli treylerlerdir. Basınçlı yağ, teleskopik silindiri uzatarak damper gövdesinin bir ucunu kaldırır. Basınç serbest bırakıldığında, damper gövdesinin ağırlığı yağı silindirden dışarı iter ve silindir geri çekilir.
Çift etkili teleskopik silindirler her iki yönde de hidrolik olarak çalıştırılır. Ne yerçekiminin ne de harici kuvvetin silindiri geri çekemediği uygulamalarda kullanılabilirler. Önemli bir yükün uzatma ve geri çekme hareketini gerektiren kritik olmayan konumlandırma uygulamaları için çok uygundurlar.
