Что такое материал AISI 4140

Легированная сталь AISI SAE 4140 — это хромомолибденовая сталь, широко используемая в качестве высокопрочной стали общего назначения для таких деталей, как оси, валы, болты, шестерни и другие применения. Аналогична легированной стали марки AISI 4130 (хромомолибденовая), но с немного более высоким содержанием углерода. Более высокое содержание углерода в стали AISI 4140 обеспечивает большую прочность и лучшие возможности термообработки по сравнению с легированными сталями AISI / ASTM 4130, однако она имеет худшие характеристики свариваемости.

Сталь 4140 широко используется для производства шток цилиндра or твердохромированного полого прутка

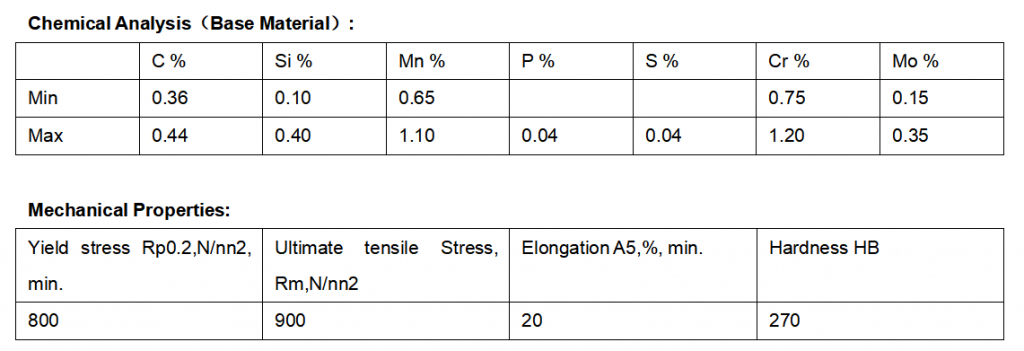

Общие спецификации стали 4140

Термическая обработка стали марки AISI 4140

Отжиг
Нагрейте сталь ASTM 4140 до 800 °C – 850 °C, выдержите до равномерной температуры по всему сечению и охладите в печи.
Нормализация
Нагрейте сталь 4140 до 870 °C – 900 °C, выдержите до равномерной температуры по всему сечению, выдержите 10–15 минут и охладите на спокойном воздухе.
Отпуск
Повторно нагрейте сталь марки 4140 до 550 °C – 700 °C по мере необходимости, выдержите до равномерной температуры по всему сечению, выдержите 1 час на каждые 25 мм сечения и охладите на спокойном воздухе.

Закалка легированной стали AISI 4140

Пруток, лист и квадрат из легированной стали AISI 4140 можно закаливать холодной деформацией или нагревом с последующей закалкой.

Легированная сталь SAE 4140 обычно поставляется в термообработанном виде с твердостью 18–22 HRC. Если требуется дополнительная термообработка, нагрейте до 840 °C – 875 °C, выдержите до равномерной температуры по всему сечению, выдержите 10–15 минут на каждые 25 мм сечения и закалите в масле, воде или полимере по мере необходимости.
