AISI 4140 재료란?

AISI SAE 4140 합금강은 크롬 몰리브덴 합금강 사양으로, 차축, 샤프트, 볼트, 기어 및 기타 용도와 같은 범용 고인장강 부품에 널리 사용됩니다. 합금 등급 AISI 4130 크롬 몰리 합금강과 유사하지만 탄소 함량이 약간 더 높습니다. AISI 4140 강의 더 높은 탄소 함량은 AISI/ASTM 4130 합금강에 비해 더 큰 강도와 열처리 능력을 제공하지만, 용접성은 떨어집니다.

4140 강은 다음을 생산하는 데 널리 사용됩니다. 실린더 피스톤 로드 or 경질 크롬 중공봉

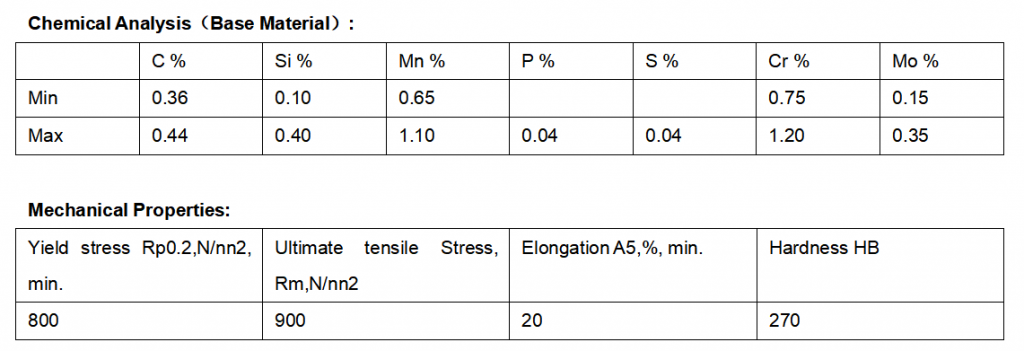

일반적인 4140 강 사양

AISI 4140 강 등급 열처리

어닐링 (풀림)
ASTM 4140 강을 800°C~850°C로 가열하고, 단면 전체가 균일한 온도가 될 때까지 유지한 후 로 내에서 냉각합니다.
노말라이징
4140 합금강을 870°C~900°C로 가열하고, 단면 전체가 균일한 온도가 될 때까지 유지한 후 10~15분간 유지하고 정지 공기 중에서 냉각합니다.
템퍼링
4140 등급 강을 필요에 따라 550°C~700°C로 재가열하고, 단면 전체가 균일한 온도가 될 때까지 유지한 후 단면 25mm당 1시간 유지하고 정지 공기 중에서 냉각합니다.

AISI 합금강 4140의 경화

AISI 합금 4140 강봉, 강판 및 각재는 냉간 가공 또는 가열 및 담금질을 통해 경화될 수 있습니다.

SAE 4140 합금강은 일반적으로 18-22 HRC 경도로 열처리 완료 상태로 공급됩니다. 추가 열처리가 필요한 경우 840°C~875°C로 가열하고, 단면 전체가 균일한 온도가 될 때까지 유지한 후 단면 25mm당 10~15분간 유지하고 필요에 따라 오일, 물 또는 폴리머에 담금질합니다.
