Comment fonctionnent les vérins hydrauliques télescopiques ?
Le grand avantage des vérins hydrauliques télescopiques par rapport à tout autre type de vérins est leur capacité à fournir une course exceptionnellement longue à partir d'un ensemble initial compact. La longueur repliée des vérins télescopiques typiques varie entre 20 % et 40 % de leur longueur déployée. Ainsi, lorsque l'espace de montage est limité et que l'application nécessite une longue course, un vérin télescopique est une solution logique.

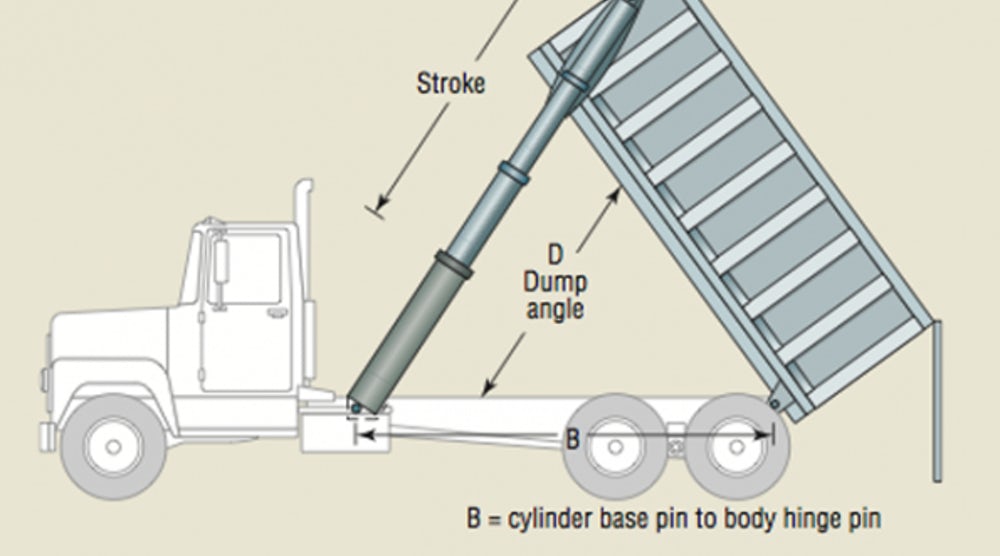

Par exemple, supposons qu'une benne doit être inclinée à 60° pour se vider complètement. Si la benne ou la remorque est équipée d'un vérin conventionnel à tige — avec un corps monobloc et une course suffisamment longue pour atteindre cet angle — la benne ne pourrait pas revenir à une orientation horizontale pour circuler sur autoroute en raison de la longueur du vérin, même complètement rétracté. Un vérin télescopique résout facilement ce problème.
Les vérins hydrauliques télescopiques sont des dispositifs relativement simples, mais leur application réussie nécessite une compréhension des idiosyncrasies de ces composants. La connaissance du fonctionnement des vérins télescopiques et des critères d'application spéciaux à prendre en compte vous permettra de les concevoir de manière sûre et économique dans un équipement.
Corps principal et étages
Comme son nom l'indique, les vérins télescopiques sont construits comme un télescope. Des sections de
tube en acier
de diamètres successivement plus petits s'emboîtent les unes dans les autres. La section de plus grand diamètre est appelée corps principal ou barillet ; les sections de plus petit diamètre qui se déplacent sont appelées étages ; l'étage le plus petit est également appelé plongeur. Le nombre pratique maximal d'étages mobiles semble être de six. Théoriquement, des vérins avec plus d'étages pourraient être conçus, mais leur problème de stabilité serait décourageant.
Les vérins télescopiques s'étendent normalement de l'étage le plus grand au plus petit. Cela signifie que l'étage le plus grand — avec tous les étages plus petits emboîtés à l'intérieur — se déplacera en premier et effectuera sa course avant que l'étage suivant ne commence à se déplacer. Cette procédure se poursuit pour chaque étage jusqu'à ce que l'étage de plus petit diamètre soit complètement déployé. Inversement, lors de la rétraction, l'étage de plus petit diamètre se rétracte complètement avant que l'étage suivant ne commence à se déplacer. Cela continue jusqu'à ce que tous les étages soient rengainés dans le corps principal.
Types de base
Comme pour les vérins conventionnels, les deux types de base des vérins hydrauliques télescopiques sont à simple effet et à double effet. Vérins télescopiques à simple effet s'étendent sous pression hydraulique et comptent sur la gravité ou une force mécanique externe pour la rétraction. Les vérins à simple effet sont utilisés dans des applications où une forme de charge est toujours présente sur les vérins. Les applications classiques des vérins télescopiques à simple effet sont les camions bennes et les remorques bennes. L'huile sous pression étend le vérin télescopique pour soulever une extrémité de la benne. Lorsque la pression est relâchée, le poids de la benne force l'huile à sortir du vérin, et celui-ci se rétracte.
Vérins télescopiques à double effet sont alimentés hydrauliquement dans les deux sens. Ils peuvent être utilisés dans des applications où ni la gravité ni une force externe ne peuvent rétracter le vérin. Ils conviennent bien aux applications de positionnement non critiques nécessitant un mouvement d'extension et de rétraction d'une charge importante.
